EC4SBW系列20W

CINCON电源广泛应用于军工、铁路、电力、医疗、自动化生产设备、无人机、广播设备、电梯、通信及仪器等，客户遍布全国各地。
CINCON电源主要产品项目包括 DC/DC 转换器与 AC/DC开放式/关闭式电源。提供超过上千种的标准产品来满足客户需求，对于客制化产品的要求也是尽力配合，幸康研发团队的设计理念着重在可靠的产品稳定度，快速的样品提供，并符合客户预期的产品价格。目前在欧洲，美洲及日本市场等地，已经具有相当比例的市场占有率与品牌知名度。
CINCON所有产品均符合业界主要的安规标准包括UL，TUV和CEmark，同时也针对各国不同的国际安规标准进行认证，例如PSE，CCC和C–Tick等.所有幸康产品在出厂之前都有通过100% 的老化测试与成品测试。

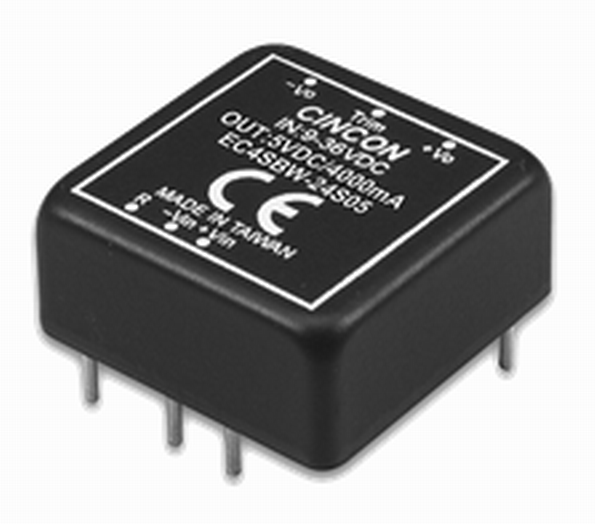

EC4SBW系列20W
DC-DC转换器
20W 隔离输出
1”x1”x 0.4”金属屏蔽外壳
高效率达90.5%
低空载输入电流
4:1输入范围
输出稳压
固定开关频率
输入欠压保护
过流保护
持续性短路保护
遥感控制 On/Off
不含钽电容
CE符合2014/30/EU
安全标准符合:
UL60950-1,
EN60950-1,
IEC60950-1
环境工作温度-40˚C至+85˚C
尺寸(mm)
25.40x25.40x10.20

PDF数据表下载

应用手册

MODEL NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT CURRENT		INPUT CURRENT		% Eff.		CAPACITIVE LOADMAX.
MODEL NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	MIN.	MAX.	NO LOAD	FULL LOAD	(2)	(3)	CAPACITIVE LOADMAX.
EC4SBW-24S33	9-36 VDC	3.3 VDC	0 mA	4500 mA	10 mA	699 mA	88	88.5	5000uF
EC4SBW-24S05	9-36 VDC	5 VDC	0 mA	4000 mA	10 mA	920 mA	90	90.5	4000uF
EC4SBW-24S12	9-36 VDC	12 VDC	0 mA	1670 mA	10 mA	938 mA	89	89	1650uF
EC4SBW-24S15	9-36 VDC	15 VDC	0 mA	1330 mA	10 mA	933 mA	89	89	1300uF
EC4SBW-24D12	9-36 VDC	±12 VDC	0 mA	±830 mA	10 mA	938 mA	88.5	88.5	800uF
EC4SBW-24D15	9-36 VDC	±15 VDC	0 mA	±660 mA	10 mA	926 mA	89	89	650uF
EC4SBW-48S33	18-75 VDC	3.3 VDC	0 mA	4500 mA	8 mA	349 mA	89	88.5	5000uF
EC4SBW-48S05	18-75 VDC	5 VDC	0 mA	4000 mA	8 mA	460 mA	90.5	90.5	4000uF
EC4SBW-48S12	18-75 VDC	12 VDC	0 mA	1670 mA	8 mA	466 mA	89.5	89.5	1650uF
EC4SBW-48S15	18-75 VDC	15 VDC	0 mA	1330 mA	8 mA	467 mA	89	89	1300uF
EC4SBW-48D12	18-75 VDC	±12 VDC	0 mA	±830 mA	8 mA	469 mA	89.5	88.5	800uF
EC4SBW-48D15	18-75 VDC	±15 VDC	0 mA	±660 mA	8 mA	466 mA	89.5	88.5	650uF
