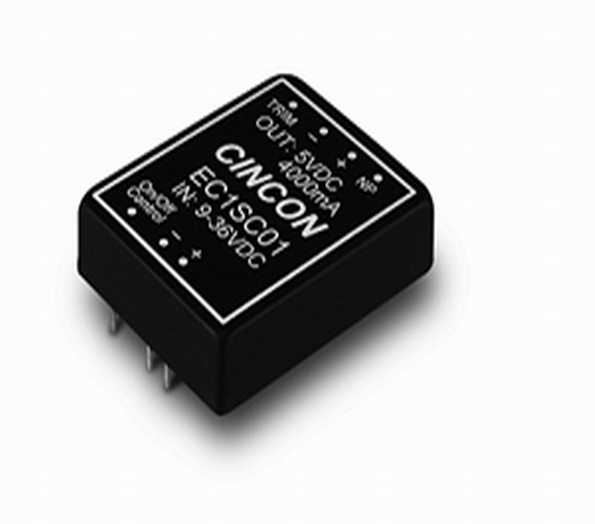

EC1SC系列20W

CINCON电源广泛应用于军工、铁路、电力、医疗、自动化生产设备、无人机、广播设备、电梯、通信及仪器等，客户遍布全国各地。
CINCON电源主要产品项目包括 DC/DC 转换器与 AC/DC开放式/关闭式电源。提供超过上千种的标准产品来满足客户需求，对于客制化产品的要求也是尽力配合，幸康研发团队的设计理念着重在可靠的产品稳定度，快速的样品提供，并符合客户预期的产品价格。目前在欧洲，美洲及日本市场等地，已经具有相当比例的市场占有率与品牌知名度。
CINCON所有产品均符合业界主要的安规标准包括UL，TUV和CEmark，同时也针对各国不同的国际安规标准进行认证，例如PSE，CCC和C–Tick等.所有幸康产品在出厂之前都有通过100% 的老化测试与成品测试。

产品特点：
DC-DC 转换器
20W 隔离输出
效率达84%
2”×1.6×0.4”六面金属外壳
4:1输入范围
输出稳压
遥感控制 On/Off
Pi型输入滤波
持续性短路保护
CE符合2004/108/EC
符合EN55022 A
工作溫度:-25至+71˚C
尺寸(mm)
50.80x40.60x11.40

PDF数据表下载

应用手册

MODEL NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT CURRENT	INPUT CURRENT		% EFF.	Capacitor Load max.
MODEL NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT CURRENT	NO LOAD	FULL LOAD	% EFF.	Capacitor Load max.
EC1SC01	9-36 VDC	5VDC	4000 mA	15 mA	1029 mA	81	4000uF
EC1SC02	9-36 VDC	12VDC	1670 mA	15 mA	1006 mA	83	1670uF
EC1SC03	9-36 VDC	15VDC	1330 mA	15 mA	1004 mA	83	1330uF
EC1SC04	9-36 VDC	±12VDC	±833 mA	20 mA	1004 mA	83	833uF
EC1SC05	9-36 VDC	±15VDC	±666 mA	20 mA	1004 mA	83	666uF
EC1SC06	9-36 VDC	±5VDC	±2000 mA	20 mA	1004 mA	83	2000uF
EC1SC07	9-36 VDC	3.3VDC	4000 mA	15 mA	705 mA	78	4000uF
EC1SC11	18-72 VDC	5VDC	4000 mA	10 mA	508 mA	82	4000uF
EC1SC12	18-72 VDC	12VDC	1670 mA	10 mA	497 mA	84	1670uF
EC1SC13	18-72 VDC	15VDC	1330 mA	10 mA	496 mA	84	1330uF
EC1SC14	18-72 VDC	±12VDC	±833 mA	15 mA	496 mA	84	833uF
EC1SC15	18-72 VDC	±15VDC	±666 mA	15 mA	496 mA	84	666uF
EC1SC16	18-72 VDC	±5VDC	±2000 mA	15 mA	496 mA	84	2000uF
EC1SC17	18-72 VDC	3.3VDC	4000 mA	10 mA	353 mA	78	4000uF
