CINCON电源EC7C系列40W

CINCON电源广泛应用于军工、铁路、电力、医疗、自动化生产设备、无人机、广播设备、电梯、通信及仪器等，客户遍布全国各地。
CINCON电源主要产品项目包括 DC/DC 转换器与 AC/DC开放式/关闭式电源。提供超过上千种的标准产品来满足客户需求，对于客制化产品的要求也是尽力配合，幸康研发团队的设计理念着重在可靠的产品稳定度，快速的样品提供，并符合客户预期的产品价格。目前在欧洲，美洲及日本市场等地，已经具有相当比例的市场占有率与品牌知名度。
CINCON所有产品均符合业界主要的安规标准包括UL，TUV和CEmark，同时也针对各国不同的国际安规标准进行认证，例如PSE，CCC和C–Tick等.所有幸康产品在出厂之前都有通过100% 的老化测试与成品测试。

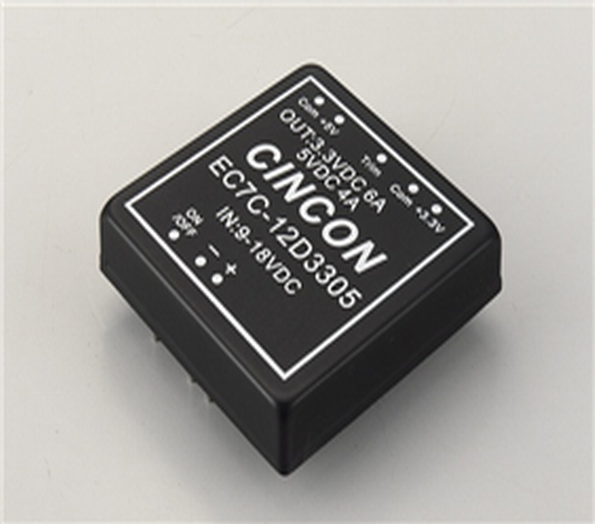

EC7C系列40W
DC-DC 转换器
40W 隔离输出
2”×2”六面金属外壳
2:1输入范围
效率达93%
开关频率:350KHz
输出稳压
持续性短路保护
输出调整功能
CE符合2004/108/EC
安全标准:UL60950-1
工作溫度:-40至+85˚C
尺寸(mm)
50.80x50.80x10.20

PDF数据表下载

应用手册

MODEL NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT CURRENT		INPUT CURRENT		% EFF.	Capacitor Load max.
MODEL NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	MIN.	MAX.	NO LOAD	FULL LOAD	% EFF.	Capacitor Load max.
EC7C-12S25	9 -18 VDC	2.5 VDC	0 mA	10000mA	200 mA	2354 mA	88.5	10000uF
EC7C-12S33	9 -18 VDC	3.3 VDC	0 mA	10000mA	200 mA	3090 mA	89	10000uF
EC7C-12S05	9 -18 VDC	5 VDC	0 mA	8000mA	200 mA	3683 mA	90.5	8000uF
EC7C-12S12	9 -18 VDC	12 VDC	0 mA	3333mA	200 mA	3643 mA	91.5	3300uF
EC7C-12S15	9 -18 VDC	15 VDC	0 mA	2666mA	200 mA	3642 mA	91.5	2700uF
EC7C-12D12	9 -18 VDC	±12 VDC	90 mA	±1800mA	100 mA	4022 mA	89.5	1800uF
EC7C-12D15	9 -18 VDC	±15 VDC	70 mA	±1400mA	100 mA	3867 mA	90.5	1400uF
EC7C-12D3305	9 -18 VDC	3.3/5.0 VDC	0 mA	10A/7.5A	100 mA	3727 mA	89(3)	7270uF/7270uF
EC7C-12T3312	9 -18 VDC	3.3/±12 VDC	0.6A/±40 mA	6A/±0.4A	200 mA	2768 mA	88.5	6000uF/400uF
EC7C-12T3315	9 -18 VDC	3.3/±15 VDC	0.6A/±30 mA	6A/±0.3A	200 mA	2712 mA	88.5	6000uF/330uF
EC7C-12T0512	9 -18 VDC	5.0/±12 VDC	0.6A/±40 mA	6A/±0.4A	200 mA	3729 mA	88.5	6000uF/400uF
EC7C-12T0515	9 -18 VDC	5.0/±15 VDC	0.6A/±30 mA	6A/±0.3A	200 mA	3611 mA	90	6000uF/330uF
EC7C-24S25	18 – 36 VDC	2.5 VDC	0 mA	10000mA	100 mA	1157 mA	90	10000uF
EC7C-24S33	18 – 36 VDC	3.3 VDC	0 mA	10000mA	100 mA	1519 mA	90.5	10000uF
EC7C-24S05	18 – 36 VDC	5 VDC	0 mA	8000mA	110 mA	1812 mA	92	8000uF
EC7C-24S12	18 – 36 VDC	12 VDC	0 mA	3333mA	100 mA	1792 mA	93	3300uF
EC7C-24S15	18 – 36 VDC	15 VDC	0 mA	2666mA	100mA	1792 mA	93	2700uF
EC7C-24D12	18 – 36 VDC	±12 VDC	90 mA	±1800mA	100 mA	1967 mA	91.5	1800uF
EC7C-24D15	18 – 36 VDC	±15 VDC	70 mA	±1400mA	100 mA	1902 mA	92	1400uF
EC7C-24D3305	18 – 36 VDC	3.3/5.0 VDC	0 mA	10A/7.5A	50 mA	1843 mA	90(3)	7270uF/7270uF
EC7C-24T3312	18 – 36 VDC	3.3/±12 VDC	0.6A/±40 mA	6A/±0.4A	100 mA	1361 mA	90	6000uF/400uF
EC7C-24T3315	18 – 36 VDC	3.3/±15 VDC	0.6A/±30 mA	6A/±0.3A	100 mA	1333 mA	90	6000uF/330uF
EC7C-24T0512	18 – 36 VDC	5.0/±12 VDC	0.6A/±40 mA	6A/±0.4A	100 mA	1813 mA	91	6000uF/400uF
EC7C-24T0515	18 – 36 VDC	5.0/±15 VDC	0.6A/±30 mA	6A/±0.3A	100 mA	1786 mA	91	6000uF/330uF
EC7C-48S25	36 – 75 VDC	2.5 VDC	0 mA	10000mA	50 mA	585 mA	89	10000uF
EC7C-48S33	36 – 75 VDC	3.3 VDC	0 mA	10000mA	50 mA	764 mA	90	10000uF
EC7C-48S05	36 – 75 VDC	5 VDC	0 mA	8000mA	60 mA	906 mA	92	8000uF
EC7C-48S12	36 – 75 VDC	12 VDC	0 mA	3333mA	60 mA	896 mA	93	3300uF
EC7C-48S15	36 – 75 VDC	15 VDC	0 mA	2666mA	60 mA	906 mA	92	2700uF
EC7C-48D12	36 – 75 VDC	±12 VDC	90 mA	±1800mA	50 mA	989 mA	91	1800uF
EC7C-48D15	36 – 75 VDC	±15 VDC	70 mA	±1400mA	50 mA	962 mA	91	1400uF
EC7C-48D3305	36 – 75 VDC	3.3/5.0 VDC	0 mA	10A/7.5A	50 mA	926 mA	89.5⁽³⁾	7270uF/7270uF
EC7C-48T3312	36 – 75 VDC	3.3/±12 VDC	0.6A/±40 mA	6A/±0.4A	50 mA	684 mA	89.5	6000uF/400uF
EC7C-48T3315	36 – 75 VDC	3.3/±15 VDC	0.6A/±30 mA	6A/±0.3A	50 mA	682 mA	88	6000uF/330uF
EC7C-48T0512	36 – 75 VDC	5.0/±12 VDC	0.6A/±40 mA	6A/±0.4A	50 mA	932 mA	88.5	6000uF/400uF
EC7C-48T0515	36 – 75 VDC	5.0/±15 VDC	0.6A/±30 mA	6A/±0.3A	50 mA	903 mA	90	6000uF/330uF
