CINCON电源EC4A 5-6W

CINCON电源广泛应用于军工、铁路、电力、医疗、自动化生产设备、无人机、广播设备、电梯、通信及仪器等，客户遍布全国各地。
CINCON电源主要产品项目包括 DC/DC 转换器与 AC/DC开放式/关闭式电源。提供超过上千种的标准产品来满足客户需求，对于客制化产品的要求也是尽力配合，幸康研发团队的设计理念着重在可靠的产品稳定度，快速的样品提供，并符合客户预期的产品价格。目前在欧洲，美洲及日本市场等地，已经具有相当比例的市场占有率与品牌知名度。
CINCON所有产品均符合业界主要的安规标准包括UL，TUV和CEmark，同时也针对各国不同的国际安规标准进行认证，例如PSE，CCC和C–Tick等.所有幸康产品在出厂之前都有通过100% 的老化测试与成品测试。

产品特点

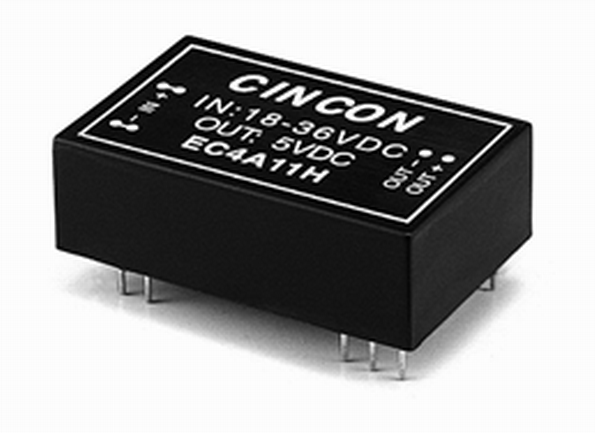

CINCON电源EC4A 5-6W

5-6W 隔离输出
DIP-24封装
2:1 输入范围
效率达84%
输出稳压
Pi型输入滤波
持续性短路保护
后缀H或HM符合UL60950-1
工作溫度:-40至+85˚C (E型)
-25至+71˚C (正常)
DIP :31.80x20.3x10.2
SMD :31.80x20.3x11.40

详细PDF数据表下载
应用手册

MODEL NUMBER	INPUT VOLTAGE⁽¹⁾	OUTPUT VOLTAGE	OUTPUT CURRENT	INPUT CURRENT		% EFF.⁽²⁾	CAPACITOR LOAD MAX.
MODEL NUMBER	INPUT VOLTAGE⁽¹⁾	OUTPUT VOLTAGE	OUTPUT CURRENT	NO LOAD	FULL LOAD	% EFF.⁽²⁾	CAPACITOR LOAD MAX.
EC4A01	9-18 VDC	5 VDC	1000 mA	7.5 mA	541 mA	77	4700uF
EC4A02	9-18 VDC	12 VDC	470 mA	7.5 mA	573 mA	82	4700uF
EC4A03	9-18 VDC	15 VDC	400 mA	7.5 mA	625 mA	80	4700uF
EC4A04	9-18 VDC	±12 VDC	±230 mA	12 mA	554 mA	83	2200uF
EC4A05	9-18 VDC	±15 VDC	±190 mA	12 mA	556 mA	81	2200uF
EC4A06	9-18 VDC	±5 VDC	±500 mA	12 mA	541 mA	77	2200uF
EC4A07	9-18 VDC	3.3 VDC	1000 mA	7.5 mA	382 mA	72	4700uF
EC4A11	18-36 VDC	5 VDC	1000 mA	5 mA	260 mA	80	4700uF
EC4A12	18-36 VDC	12 VDC	470 mA	5 mA	280 mA	84	4700uF
EC4A13	18-36 VDC	15 VDC	400 mA	5 mA	298 mA	84	4700uF
EC4A14	18-36 VDC	±12 VDC	±230 mA	7.5 mA	280 mA	82	2200uF
EC4A15	18-36 VDC	±15 VDC	±190 mA	7.5 mA	293 mA	81	2200uF
EC4A16	18-36 VDC	±5 VDC	±500 mA	7.5 mA	260 mA	80	2200uF
EC4A17	18-36 VDC	3.3 VDC	1000 mA	5 mA	186 mA	74	4700uF
EC4A21	36-72 VDC	5 VDC	1000 mA	2 mA	132 mA	79	4700uF
EC4A22	36-72 VDC	12 VDC	470 mA	2 mA	142 mA	83	4700uF
EC4A23	36-72 VDC	15 VDC	400 mA	2 mA	154 mA	81	4700uF
EC4A24	36-72 VDC	±12 VDC	±230 mA	3 mA	142 mA	81	2200uF
EC4A25	36-72 VDC	±15 VDC	±190 mA	3 mA	147 mA	81	2200uF
EC4A26	36-72 VDC	±5 VDC	±500 mA	3 mA	130 mA	80	2200uF
EC4A27	36-72 VDC	3.3 VDC	1000 mA	2 mA	93 mA	74	4700uF
